BIM-6704 UV高灵敏光谱仪,200nm-1100nm可选,光学分辨率可优化至0.35nm ,滨松S10420-01面阵背照式CCD,信噪比800:1,动态范围50000:1,A/D16bit
价格:
38800.00
备注: 添加购物车后查看优惠价格;价格包含13%增值税和中国大陆内运费;提供专业技术支持和快速响应;支持定制和集成。
型号:
购买数量:
产品保证
正品保证
售后支持
产品详情


描述

BIM-6704系列光谱仪是基于滨松S10420-01系列面阵背照式CCD传感器开发而来的。其出众的传感器性能及优化的光路 设计,使光谱仪的灵敏度得到极大的提升,动态范围可高达50000:1(典型值)。该系列光谱仪在200nm-500nm波段的灵敏度较为出众,非常适合于紫外弱光谱测量的应用。 该款面阵背照式CCD传感器的响应波长范围是200nm-1100nm。BIM-6704系列光谱仪可在此波长范围内,采用不同的狭缝,光栅等元器件,定制不同的波长范围和光学分辨率。同时该款光谱仪支持多种触发方式,支持二次开发,并可提供全 方位的深度定制服务。


型号列表

Model

Wavelength Range

Sub Model

Resolution

Slit

Grating

Filter

Lens

BIM-6704-01

200-900nm

S03L02F06G01

1nm

25μm

600g/mm400nm

F06

L02

BIM-6704-02

200nm-1100nm

S03L02F06G13

1.5nm

25μm

500g/mm330nm

F06

L02

BIM-6704-03

180nm-880nm

S03L02F06G17

1nm

25μm

600g/mm250nm

F06

L02

*可定制其它波长范围与分辨率

*部分型号可加装柱透镜,以提升光谱仪的灵敏度


光栅选型参照

狭缝(µm)光栅(grooves/mm)波长范围宽度(nm)分辨率(nm)
25500800~1.5
600700~1
1200350
~0.5
1800233~0.35
50500800~3
600700~2
1200350
~1
1800233~0.7
100500800~6
600700~4
1200350
~2
1800233~1.4
200500800~12
600700~8
1200350
~4
1800233~2.8

备注:当用1800线光栅时,在长波方向的波长范围宽度可能达不到233nm


应用

紫外弱光谱测量


技术参数

型号

BIM-6704

尺寸

165mm x 110mm x 38mm

重量

0.7 Kg

探测器波长范围

200nm - 1100nm

波长范围宽度

700nm,350nm,233nm可选

光学分辨率

最优0.35nm

光纤连接器

SMA905

探测器

滨松S10420-01系列 面阵背照式CCD

像元

2048×64个像元,像元尺寸14µm×14µm

信噪比

800:1

线性度

>99%

杂散光

≤0.05% (600nm)

A/D 分辨率

16 bit

积分时间

1ms - 10s

动态范围

50000:1(典型值)

触发方式

软件触发,硬件触发,同步触发

功耗

5VDC ,500mA

环境温度 (推荐温度)

5℃ -35℃(推荐温度25℃)

通讯接口

USB2.0,RS232

操作系统

Win XP, Win7,Win8, Win10

供电方式

USB或5VDC


典型测试数据

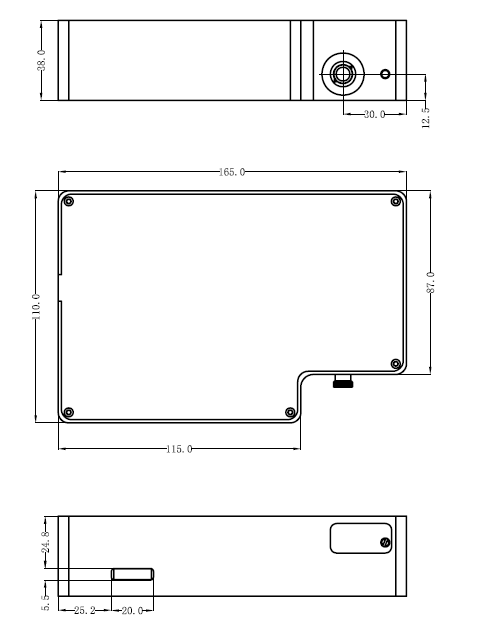

外形尺寸图



包装清单

光谱仪1台,USB数据线1根,U盘1个(含软件、使用手册),定标报告1份,手提箱1只。


推荐搭配

氘卤光源

石英光纤


软件下载

BSV光谱分析软件
