BEX-8103  能量在电磁场中传输特性实验装置
价格: ****
备注: 联系我们获取最新价格和优惠信息 | 电话0571-81902625
购买数量:
产品保证
正品保证
售后支持
产品详情


描述

谐振式无线电能传输利用谐振原理,传输效率远优于感应式磁场耦合传输,并且电能传输不受空间非磁性障碍物的影响。通过改变谐振线圈尺寸、个数或者谐振频率可以尽可能提高传输效率。同时,磁耦合谐振式无线电能传输技术是将电能转换为电磁场能进行传输,因此研究不同介质中电磁场能传输特性来提升无线电能传输效率亦是一个研究方向。介质中电磁场能量传 输特性的研究实验有助于实验者加深对电磁场知识的直观理解


实验原理

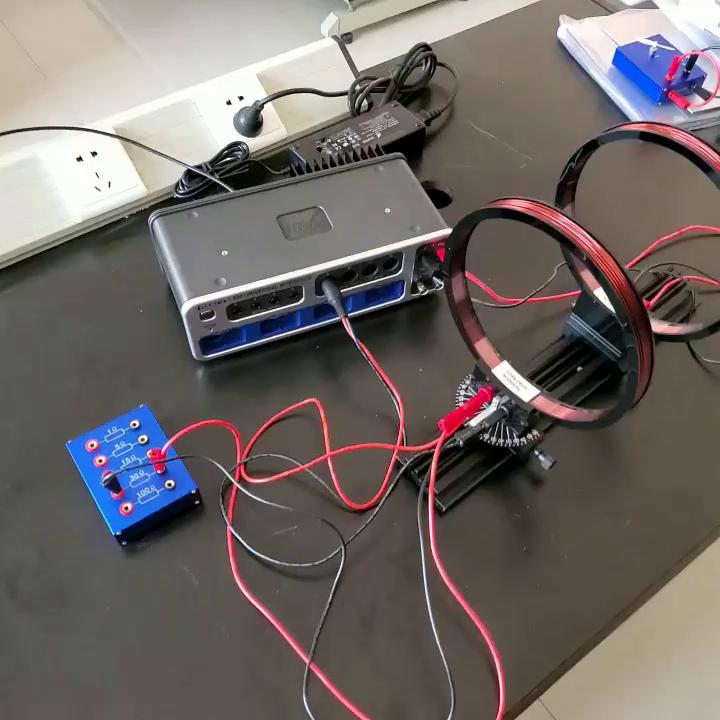

无线电能传输又称为无线电力传输,是指通过发射器将电能转换为其他形式的中继能量(如电磁场能、激光、微波及机械波等),隔空传输一段距离后,再通过接收器将中继能量转换为电能,实现无线电能传输。该实验装置采用磁耦合谐振式原理,磁耦合谐振体采用两自谐振线圈结构,自谐振线圈依靠自身内部的分布电感和分布电容达到谐振,磁场驱动源采用自研发的高频励磁电路和高频信号检测电路,给发射线圈提供高频电流,产生磁场能量,接收线圈接收磁场能量再转换为电流,最后通过风扇及LED演示模块演示无线传输效果。改变线圈距离,线圈相对角度,负载电阻和传输介质,均可影响传输效率。


精巧紧凑的设计,各模块均可自行组装拆卸,非常适用于实验操作特点

谐振线圈可±90°旋转



不同设置下的无线传输效果可用风扇及LED演示模块直观体现



实验内容及典型数据

1. 耦合系数k随线圈距离变化的数据图



2. 负载电阻与传输效率的关系图



3. 线圈角度与传输效率的关系图



4. 不同介质下频率与传输效率的关系图



部件列表

BEM-5713    能量传输特性实验电源

BEM-5043    磁耦合谐振线圈组

BEM-5201-04    导轨, 长400mm

BEM-5044    风扇及LED演示模块

BEM-5225    介质组

BEM-5045    电阻负载模块


包装清单

实验装置1套;手册1份
